A la fin des années 1950 et au début des années 1960 où l'informatique était quasiment inexistante et hors de prix, la station de recherches était dotée d'équipements électriques de mesure et de contrôle qui peuvent sembler désuets de nos jours mais qui étaient à la pointe de la technique à l'époque.

La station eu l'honneur de la visite de Francis Perrin alors Haut-Commissaire à l'Energie Atomique et de l'Ingénieur Général du Génie Maritime Albert Caquot en charge du projet de barrage sur la Rance (1961-1966).

Nota : le courant triphasé 220~380 volts / 50Hz qui est distribué aujourd'hui en France, ne l'était pas encore dans ces années-là. La station était alimentée en triphasé 127~220 volts / 50 Hz par le transformateur abaisseur.

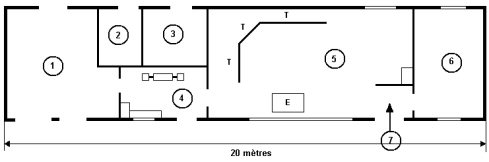

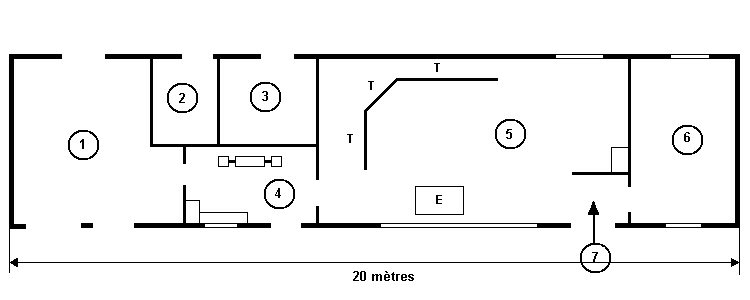

1- Poste de transformation :
  - Transformateur élévateur 3 000 / 15 000 volts.
  - Transformateur abaisseur 15 000 / 127~220 volts triphasé.
2- Labo photo (développement des mesures).
3- Batterie des accumulateurs de secours.
T- Tableau de contrôle de l'électrotechnique,
4- Bureau du responsable de la station et groupe convertisseur.
5- Salle d'expérimentation et de mesures.
6- Petit atelier.
7- Entrée.
E- Poste d'enregistrement des mesures.
(d'après un dessin fait à main-levée et de mémoire par P.-J. Cavey le 6 mai 2004)

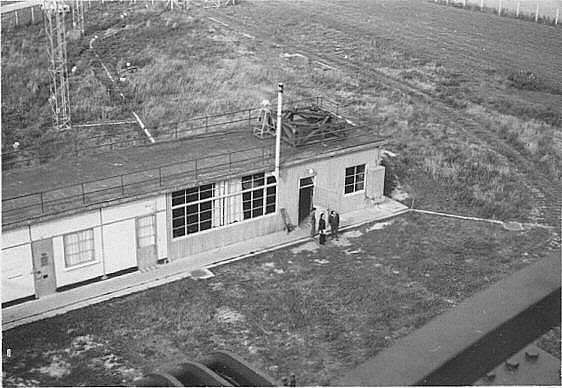

La station de mesure et de contrôle vue du tripode.

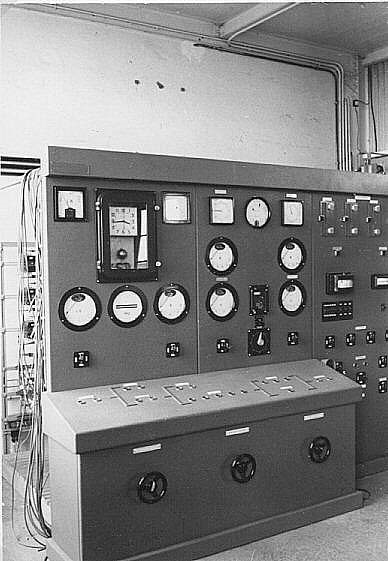

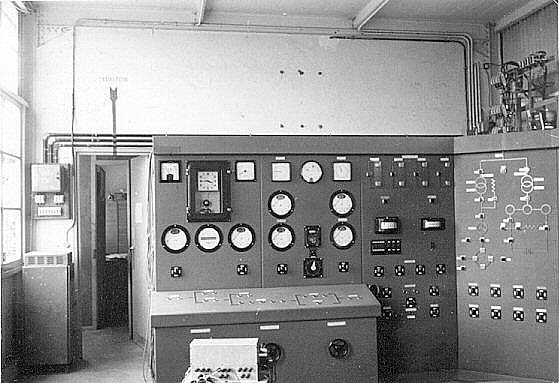

Pupitre de commande.
Eolienne_024_02.png Eolienne_024_01.png

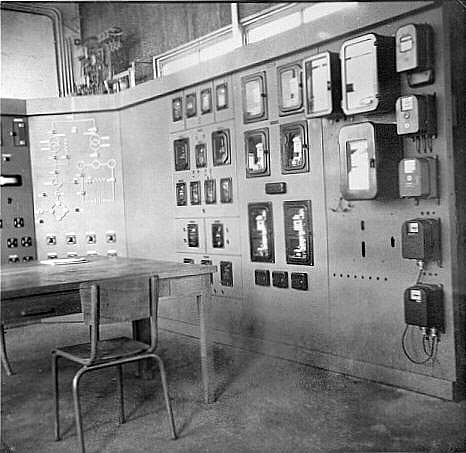

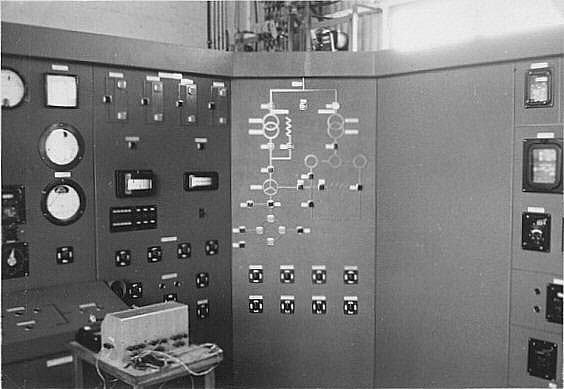

Le pupitre de commande et le tableau de contrôle de l'électrotechnique.
Eolienne_025_01.png Eolienne_025_02.png

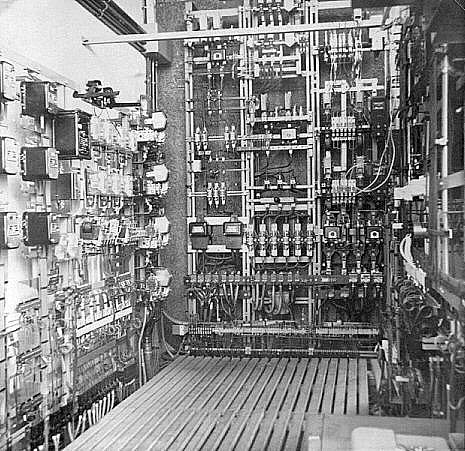

A droite, les coulisses (vue de l'arrière du pupitre).
Eolienne_024_04.png Eolienne_024_03.png

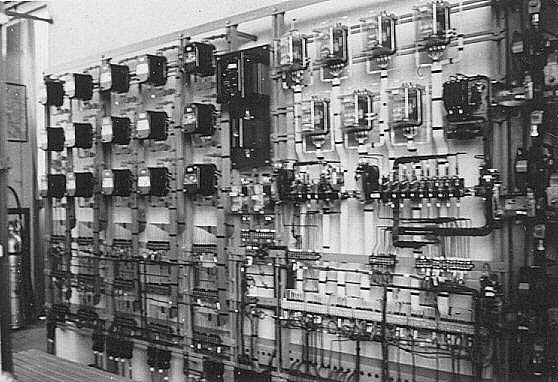

Il y avait environ 450 contacts primaires, des relais et des contacteurs en tous genres.
Eolienne_027_03.png Eolienne_016_02.png

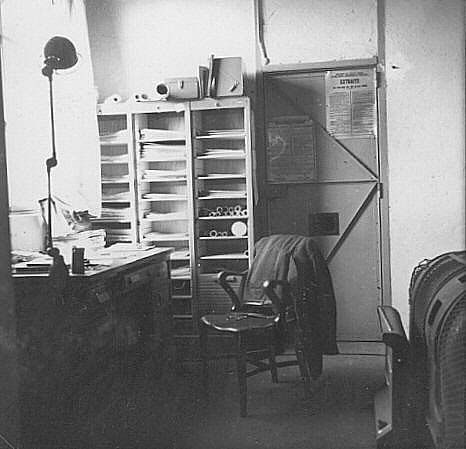

Le bureau austère du directeur.

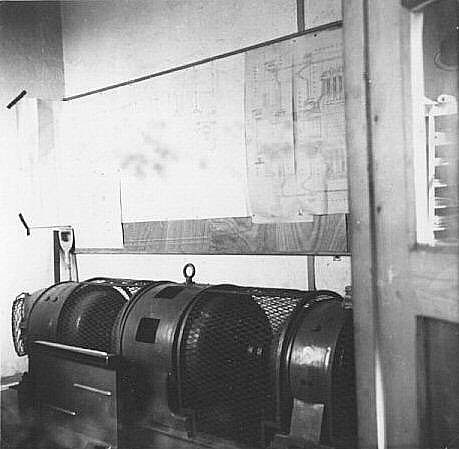

A droite le groupe convertisseur.

Ce groupe convertisseur 127~220 triphasé, raccordé au réseau 50 Hz d' EDF, permettait de faire « tourner » deux génératrices de courant continu.
L'une (inductrice) alimentait l'inducteur du générateur de l'éolienne;
l'autre alimentait une batterie d'accumulateurs de secours placées de l'autre coté de la cloison.
(Cliquez sur les photos pour les voir à leur taille réelle).
