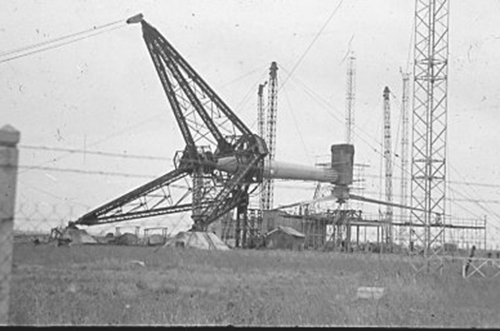

Animation du basculement.
(descente)


Cette séquence de basculement des 150 tonnes de l'aérogénérateur durait en réalité 1 heure 15 minutes.

Décomposition du mouvement de bascule.
(descente).

Première phase : traction.

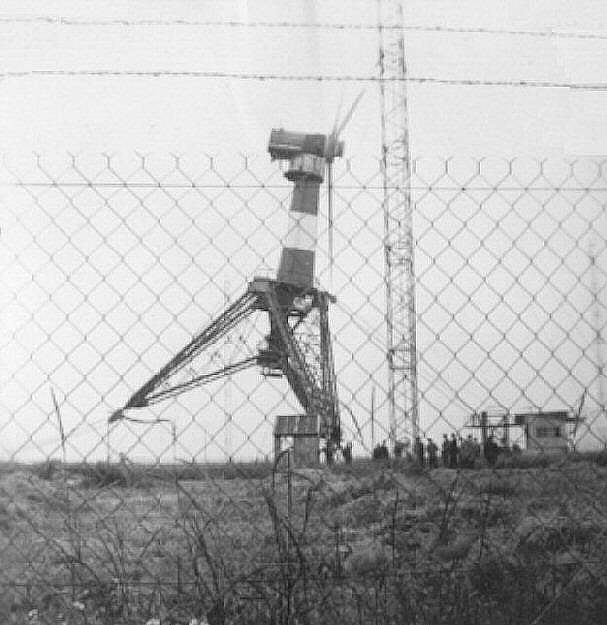

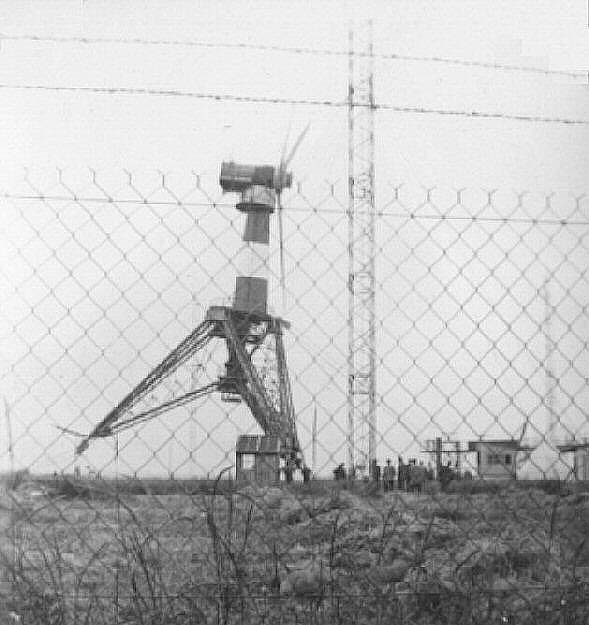

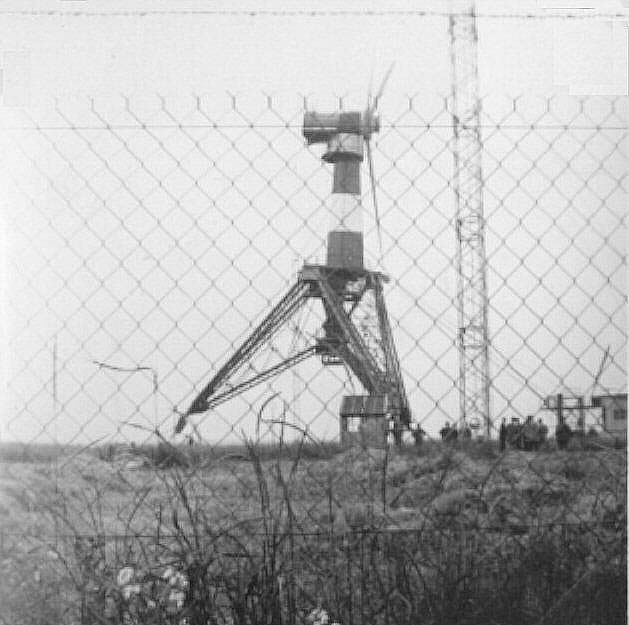

Eolienne_009_01.png Eolienne_009_02.png Eolienne_009_03.png
Lors de la première phase, le treuil Nord, dont on aperçoit l'abri en clair à droite sur la photo (à droite du groupe de spectateurs), tirait sur le moufle située au niveau de la plate-forme en haut du tripode pour faire basculer l'éolienne.

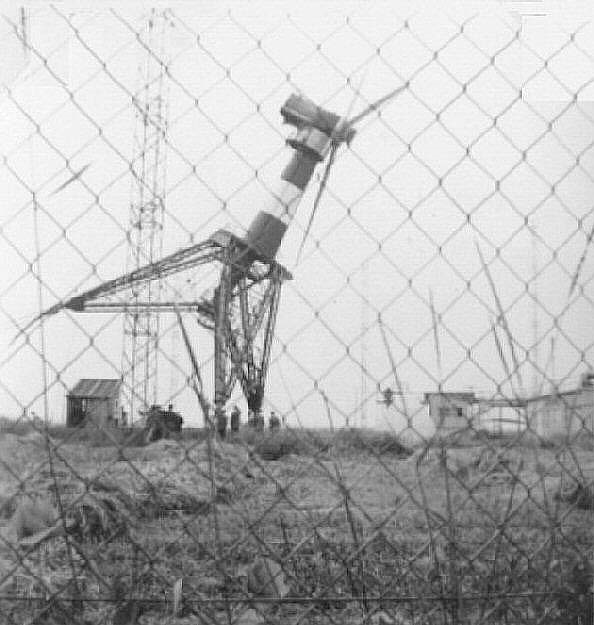

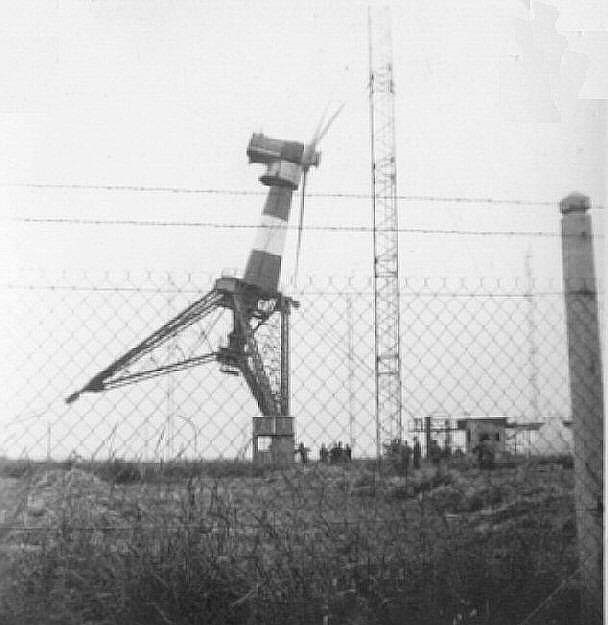

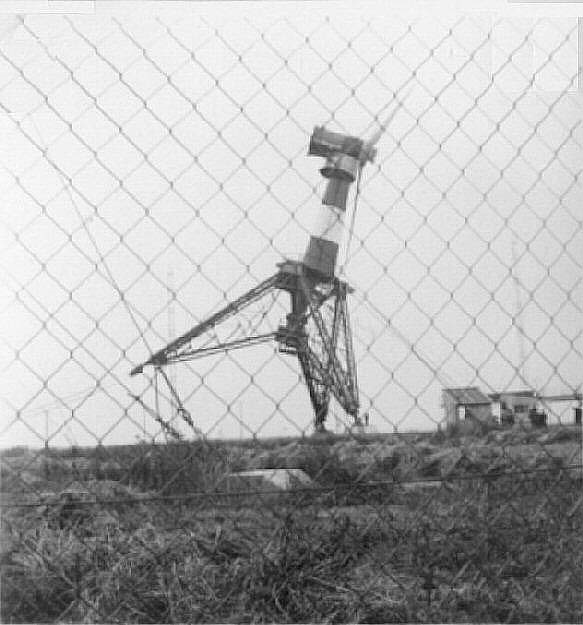

Eolienne_009_04.png Eolienne_009_05.png Eolienne_009_06.png
Durant cette phase, le treuil Sud déroulait du câble en le maintenant en tension.
Ce second câble était fixé sur le moufle que l'on aperçoit à la base du pied Sud (à gauche sur les photos).

Seconde phase : retenue.

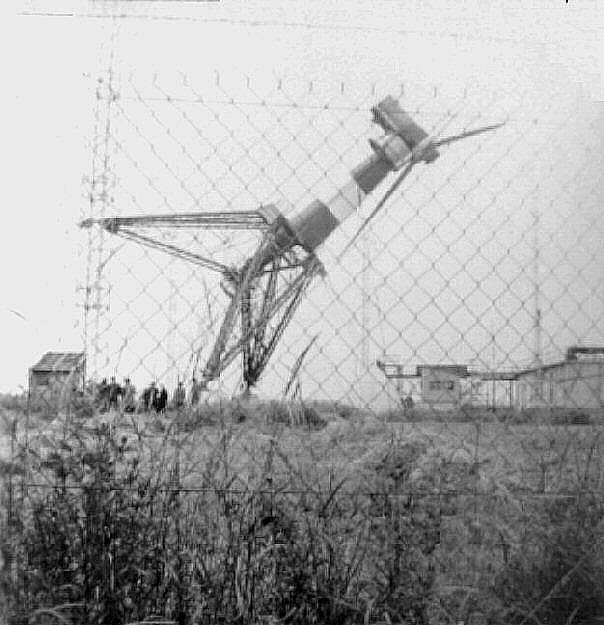

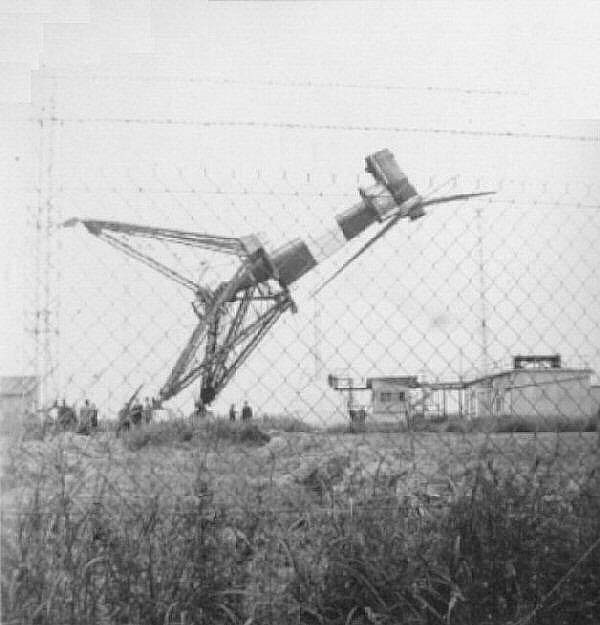

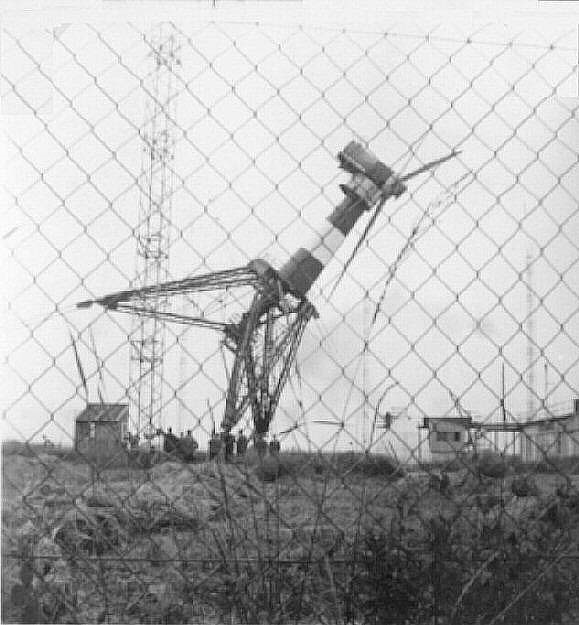

Eolienne_009_07.png Eolienne_009_08.png Eolienne_009_09.png
Lorsque le centre de gravité de l'ensemble sortait du triangle de sustentation formé par les pieds du tripode,
le responsable de la station dont le poste de commandement était logé dans la cabane qu'on voit au premier plan, engageait la seconde phase.

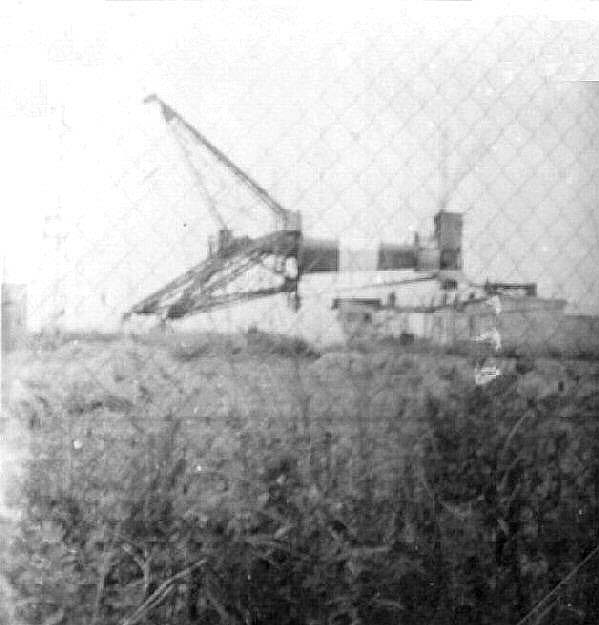

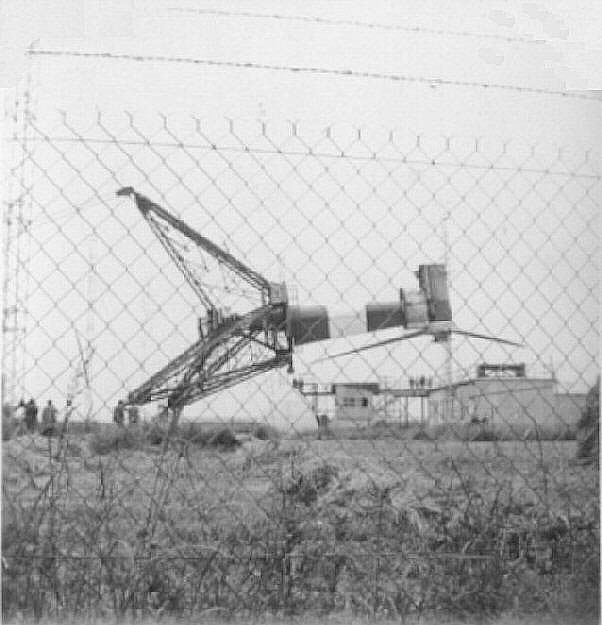

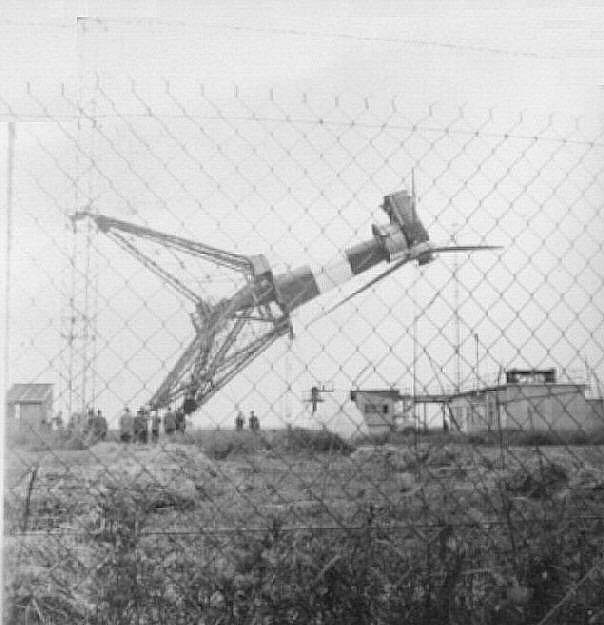

Eolienne_009_10.png Eolienne_009_11.png Eolienne_009_12.png

(Cliquez sur les photos pour les voir à leur taille réelle).

A ce moment-là, le treuil Sud freinait la chute de l'engin tandis que le treuil Nord enroulait le câble de traction.

Le redressement de l'engin s'effectuait exactement dans l'ordre inverse :
le treuil Sud fonctionnait en traction et le treuil Nord en retenue.

La mauvaise qualité des photographies, faites par un temps exécrable, est due à l'âge du photographe.
J'ai fait ces photos moi-même avec le Semflex (type 3 selon P.H. Pont) de mon père. J'avais à peine 11 ans et mon père, en raison des risques, m'avait interdit l'accès au terrain durant la manœuvre ce qui explique la présence du grillage devant l'objectif.

Photographies prises le 19 juin 1958 lors du basculement N° 4 : c'est le premier basculement de la machine au complet,
avant mise en place des carénages qui eut lieu au cours de l'été 1958.

Eolienne_009_03b.png Eolienne_027_06.png

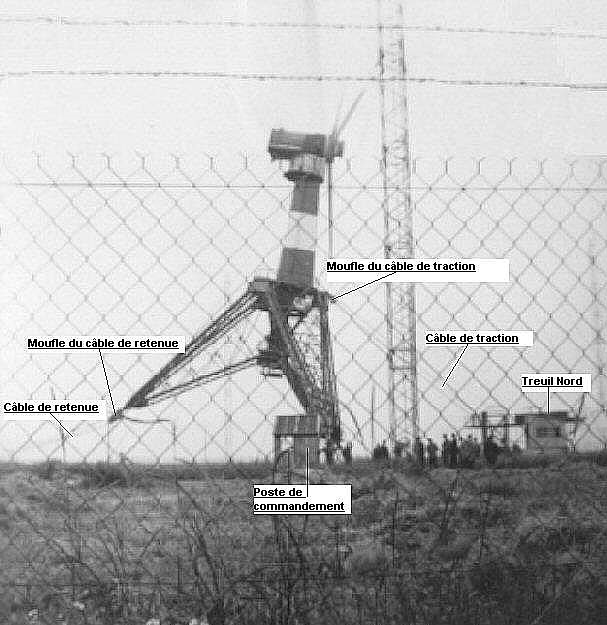

Le dispositif de basculement commenté.

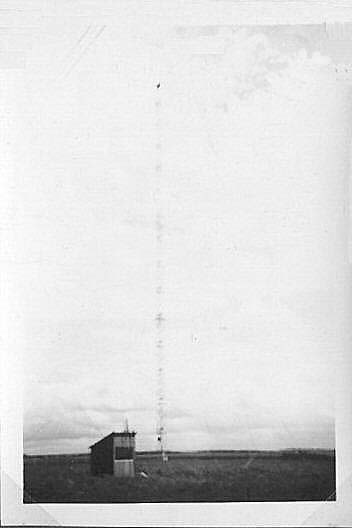

Le poste de commandement d'où mon père, responsable de la station, dirigeait la manœuvre de basculement.
A l'arrière plan le pylône de 60 mètres.
(Cliquez sur les photos pour les voir à leur taille réelle).
